一、概述

LLQ系列智能气体腰轮（罗茨）流量计是是集流量、温度、压力检测功能于一体，能自动、准确地检测被测介质的温度、压力和流量值，并能进行温度、压力、压缩因子自动补偿。并直接显示标准状态下（Pb=101.325kPa，Tb=293.15K）的介质体积流量，是一款既能就地显示各种参数又有多种信号远传输出的、可广泛应用于石油、化工、冶金、制药以及城市燃气输配管网各种气体计量和流量控制场合的理想仪表。

二、功能特点

◆ 采用超低功耗，无磁阻新型频率传感器，采集信号稳定可靠。

◆ 压力传感器采用数字压力传感器，压力采集更加稳定、准确度更高、更换方便。

◆ 内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。

◆ 创新结构，聚甲醛同步齿轮，无需注油，进口高脂肪轮承自润滑。

◆ 流量范围宽，重复性好，精度高，始动流量小。

◆ 采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使仪表集成度和可靠性更高，运算更精确。

◆ 特有的压力、温度传感器故障自诊断功能，并能通过设置清晰简明地显示于LCD屏上。

◆ 按流量信号，可将仪表系数分八段自动修正。

◆ 超低功耗，一节3.6V锂电池可连续使用3年以上，并具有电池欠压报警输出功能，更适合与IC卡管理系统的配套使用；

◆ 特有时间显示及实时数据存储之功能，在断电情况下能保证内部参数不会丢失，永久性保存。

◆ 仪表具有防爆及防护功能。

三、技术指标

1、使用条件

◆ 环境温度：  -30℃～+60℃；                    ◆ 介质温度：  -20℃～+80℃；

◆ 大气压力：  70KPa～106KPa；                   ◆ 相对湿度：  5%～95%；

2、准确度等级

3、重复性

再流量范围内流量计的重复性不超过其最大允许误差绝对值的1/3。

4、工作压力

工作压力最好不超过仪表公称压力的80%内使用。

5、电气性能指标

◆ 供电方式

   a、（内电源）电池供电：3.6V锂电池供电。

   B、（外电源）DC24V，允许范围DC18V – DC30V。

◆ 输出信号

   A、原始脉冲信号：由前置放大整形后输出的流量脉冲信号（未经修正，供流量计检定用）。

   B、0-1000HZ脉冲信号：标况流量的脉冲输出。

   C、修正脉冲信号：修正后的频率输出。

   D、IC卡脉冲信号：用于IC卡控制器，当量和脉宽可调。

E、4-20mA电流信号：由流量计显示流量转换的电流模拟量，分为工况和标况电流信号。具有两线

制和三线制两种形式。电池欠压报警信号：平时为高电平，电池欠压报警时为高电平。流量报

警信号，当瞬时流量低于设定值时为低电平，平时为高电平。

◆ 通讯协议输出

RS485   MODBUS  HART等通讯输出。

◆ 电气防护

a、内电源双隔离：DC25V供电端与机壳及内部处理电路隔离，可承受DC500V一分钟冲击。

b、DC24V供电端抗±500V、10ms的强干扰冲击。RS485/RS232通讯与DC24V供电端及机壳隔离，可承受DC500V一分钟冲击。

c、DC3.6V供电端可防止±24V电源误接，可承受±500V，10ms的强干扰冲击。

d、RS485通讯口具有瞬变电压抑制功能，防雷击、抗静电放电冲击，满足和超过EIARS-485和ISD/IEC8482：1993（E）标准；静电放电电压：所有总线引脚8000V（3A级），所有引脚1200V（3B级）。

e、二线之电流回路可抗500V，10ms强干扰冲击。

6、流量计流量上限及尺寸参数

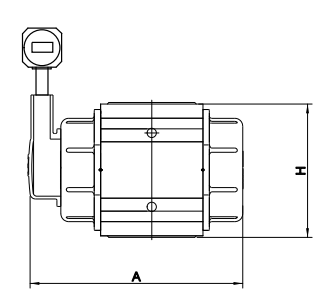

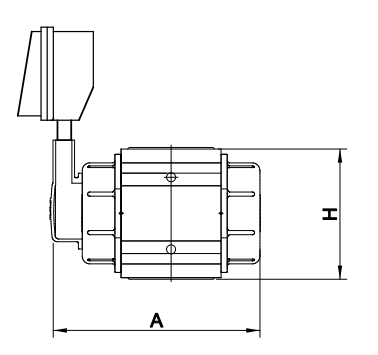

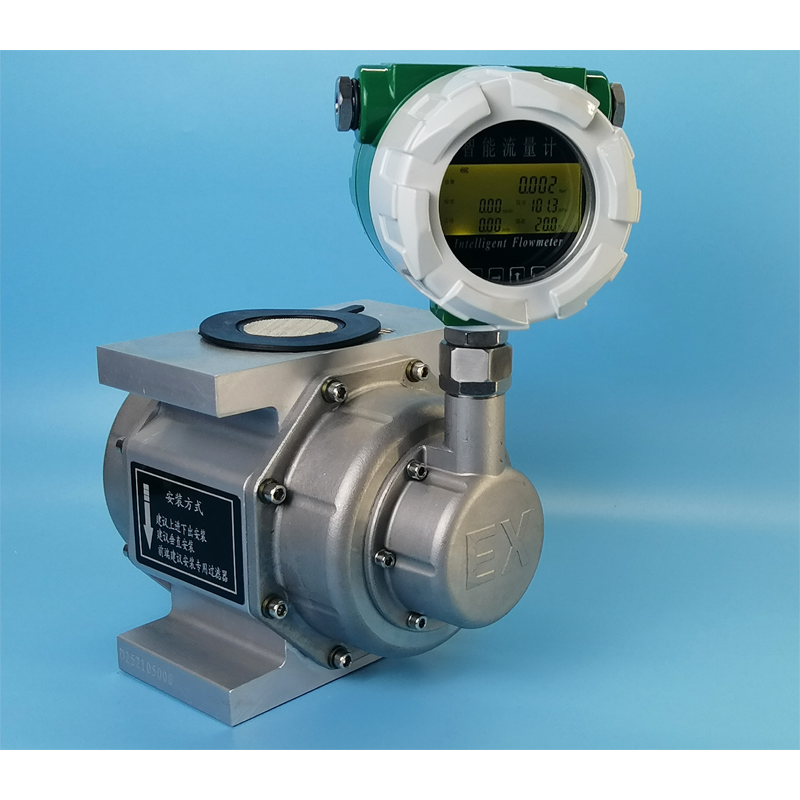

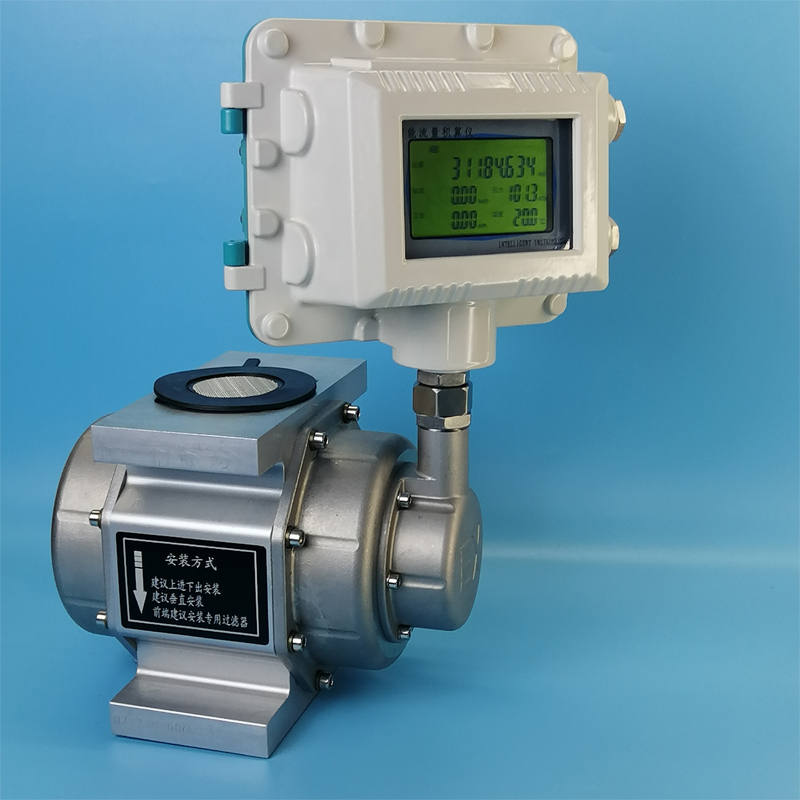

       方表头                     圆表头                    法兰吃尺寸

量计参数一览表

点击右侧链接、下载产品说明书：气体罗茨流量计产品说明书（提取码：jcyb）
