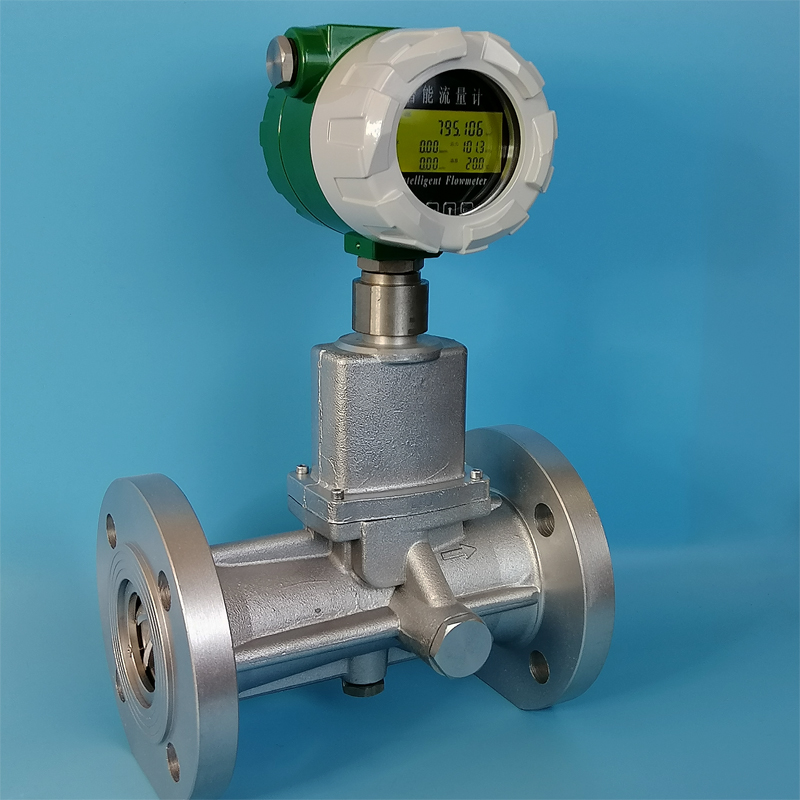

产品名称：LUX系列旋进旋涡流量计
产品型号：LUX
产品报价：￥面议
产品特点：LUX系列智能旋进旋涡流量计是我公司推出的一种改进型产品，它能自动、准确地检测被测介质的温度、压力和流量值，并能进行温度、压力、压缩因子自动补偿。
LUX系列旋进旋涡流量计的详细资料：
一、概述
LUX系列智能旋进旋涡流量计是我公司推出的一种改进型产品，它能自动、准确地检测被测介质的温度、压力和流量值，并能进行温度、压力、压缩因子自动补偿。并直接显示标准状态下（Pb=101.325kPa，Tb=293.15K）的介质体积流量，是一款既能就地显示各种参数又有多种信号远传输出的、可应用于石油、化工、冶金、制药以及城市燃气输配管网各种气体计量和流量控制场合的理想仪表。广泛应用于天然气、煤制气、煤层气、氮气、氢气，空气、等惰性气体和混合气体等中高流速气体的测量。
二、功能特点
◆ 无机械转动部件，不易腐蚀，可靠性高，长时间工作无须维护。 内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。
◆ 压力传感器采用数字压力传感器，压力采集更加稳定、准确度更高、更换方便。
◆ 采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使仪表集成度和可靠性更高，运算更精确。
◆ 特有的压力、温度传感器故障自诊断功能，并能通过设置清晰简明地显示于LCD屏上。 按流量信号，可将仪表系数分八段自动线性修正。
◆ 对流量计的前后直管段安装要求低（前为≥3DN 、后为≥1DN）；
◆ 超低功耗，一节3.6V锂电池可连续使用三年以上，并具有电池欠压报警输出功能，更适合与IC卡管理系统的配套使用；仪表具有防爆及防护功能。
◆ 实时数据存储之功能，在断电情况下能保证内部参数不会丢失，可永久性保存。
◆ -35~+80℃全视角大液晶显示，表头（方型）可任意0～300度旋转，安装使用简单方便。并具有密码保护功能，可防止参数修改。
◆ 信号输出可为三线制脉冲信号、两线制或三线制4-20mA电流信号和RS485通讯输出。
本系列产品国家执行JJG198-1994《速度式流量计检定规程》。
三、技术指标
1、使用条件
◆ 环境温度： -30℃～+60℃； ◆ 介质温度： -20℃～+80℃；
◆ 大气压力： 70KPa～106KPa； ◆ 相对湿度： 5%～95%；
2、准确度等级
|
准确度等级 |
1.0级别 |
1.5级别 |
|
|
最大允许误差 |
Qmin – 0.2Qmax |
±2.0% |
±3.0% |
|
0.2Qmax - Qmax |
±1.0% |
±1.5% |
|
|
注：Qmin为流量范围内所能测到的最小流量，Qmax为流量范围内所能测到的最大流量。 |
|||
3、重复性
再流量范围内流量计的重复性不超过其最大允许误差绝对值的1/3。
4、工作压力
工作压力最好不超过仪表公称压力的80%内使用。
5、防爆等级
ExdIIBT4、ExiaIIBT4；防护等级：IP65
6、壳体材质
铝合金、304不锈钢。
7、电气性能指标
◆ 供电方式
a、（内电源）电池供电：3.6V锂电池供电。
B、（外电源）DC24V，允许范围DC18V – DC30V。
◆ 输出信号
A、原始脉冲信号：由前置放大整形后输出的流量脉冲信号（未经修正，供流量计检定用）。
B、0-1000HZ脉冲信号：标况流量的脉冲输出。
C、修正脉冲信号：修正后的频率输出。
D、IC卡脉冲信号：用于IC卡控制器，当量和脉宽可调。
E、4-20mA电流信号：由流量计显示流量转换的电流模拟量，分为工况和标况电流信号。具有两线
制和三线制两种形式。电池欠压报警信号：平时为高电平，电池欠压报警时为高电平。流量报
警信号，当瞬时流量低于设定值时为低电平，平时为高电平。
◆ 通讯协议输出
RS485 MODBUS HART等通讯输出。
◆ 电气防护
a、内电源双隔离：DC25V供电端与机壳及内部处理电路隔离，可承受DC500V一分钟冲击。
b、DC24V供电端抗±500V、10ms的强干扰冲击。RS485/RS232通讯与DC24V供电端及机壳隔离，可承受DC500V一分钟冲击。
c、DC3.6V供电端可防止±24V电源误接，可承受±500V，10ms的强干扰冲击。
d、RS485通讯口具有瞬变电压抑制功能，防雷击、抗静电放电冲击，满足和超过EIARS-485和ISD/IEC8482：1993（E）标准；静电放电电压：所有总线引脚8000V（3A级），所有引脚1200V（3B级）。
e、二线之电流回路可抗500V，10ms强干扰冲击。
8、流量计在常温常压下、介质为空气时未经修正的流量范围
|
公称通径DN（mm） |
流量范围
(m3/h) |
工作压力（MPa） |
准确度等级 |
重复性 |
|
20 |
1.2～15 |
1.6;
2.5;
4.0;
6.3 |
1.0
1.5 |
小于基本误差限绝对值的1/3 |
|
25 |
2.5～30 |
|||
|
32 |
4.5～60 |
|||
|
50 |
10～150 |
|||
|
80 |
28～400 |
|||
|
100 |
50～800 |
|||
|
150 |
150～2250 |
|||
|
200 |
360～3600 |
1.6;
2.5;
4.0 |
四、流量计结构、工作原理
A、流量计结构

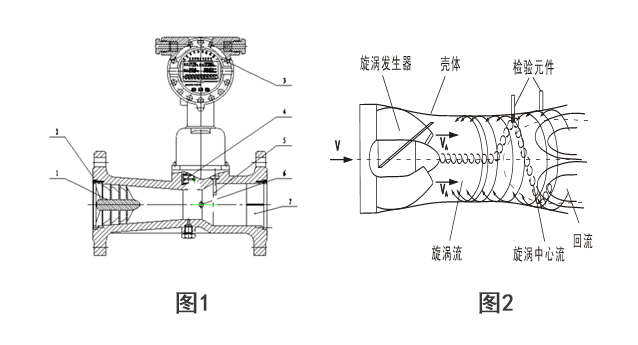

流量计结构流量计由以下七个基本部件组成（图1）：
1.旋涡发生体
用铝合金制成，具有一定角度的螺旋叶片，它固定在壳体收缩段前部，强迫流体产生强烈的漩涡流。
⒉ 壳体
本身带有法兰，并有一定形状的流体通道，根据不同的工作压力，壳体可采用铸铝合金或不锈钢。 (图1)
3. 温度传感器
以Pt100或pt1000铂电阻为温度敏感元件，在一定温度范围内，其电阻值与温度成对应关系。
4. 压力传感器
以压阻式数字压力传感器敏感元件，不用二次校验，精度更高，更换方便。
5. 压电晶体传感器
安装在靠近壳体扩张段的喉部，可检测出漩涡进动的频率信号。
6 消旋器
固定在壳体出口段，其作用是消除旋涡流，以减小对下游仪表性能的影响。
B、工作原理
流量传感器的流通剖面类似文丘利管的型线（图2）。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，最后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。
五、流量计技术参数
1、流量范围
|
公称通径DN（mm） |
类 型 |
流量范围
(m3/h) |
耐压等级（MPa） |
准确度等级 |
重复性 |
|
20 |
|
1.2～15 |
1.6;
2.5;
4.0;
6.3 |
1.0
1.5 |
小于基本误差限绝对值的1/3 |
|
25 |
|
2.5～30 |
|||
|
32 |
|
4.5～60 |
|||
|
50 |
B型 |
10～150 |
|||
|
80 |
B型 |
28～400 |
|||
|
100 |
B型 |
50～800 |
|||
|
150 |
B型 |
150～2250 |
|||
|
200 |
|
360～3600 |
1.6;
2.5;
4.0 |
注：1.准确度：为温度、压力修正后的系统精度。
