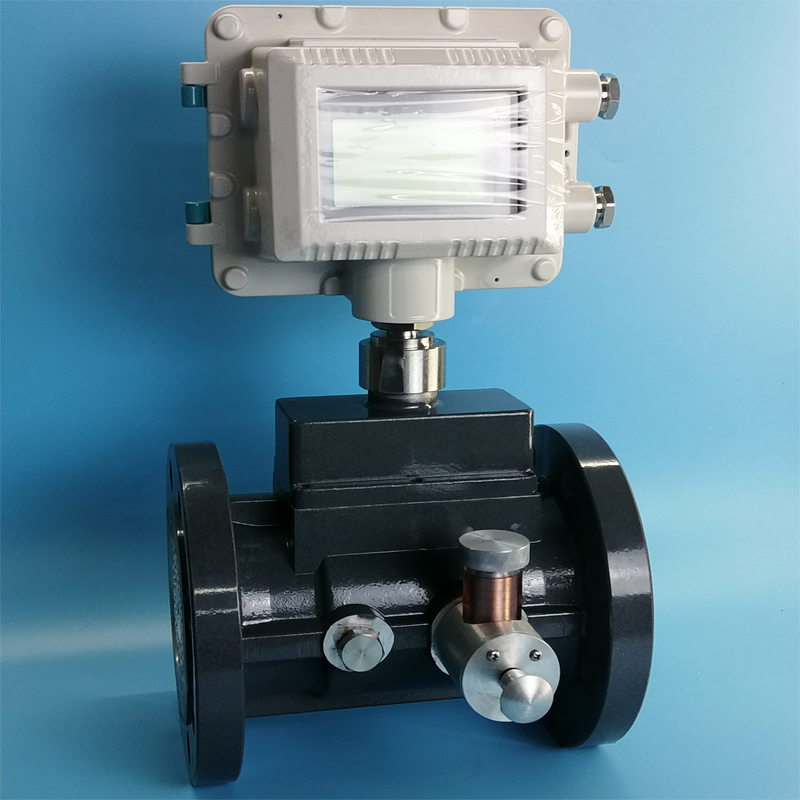

一、概述

    LWQ系列气体涡流量计是一种用于气体流量测量的精密计量仪器，该产品是我公司引进国外先进技术结合自身产品精心研发而成。采用具有我公司专利技术的整流及机芯结构，具有压力损失小、准确度高、始动流量低，抗震与抗脉动流性能优越，量程比宽等特点。

    本系列流量计考虑到气体的可压缩性，体积量与介质的温度、压力密切相关，因而增加了数字压力传感器及温度传感器，跟踪介质的温度合压力变化。它能自动、准确地检测被测介质的温度、压力和流量值，并能进行温度、压力、压缩因子自动补偿。将工况体积流量转换为标准状态下（Pb=101.325kPa，Tb=293.15K）的标况体积流量，保证了计量的准确性。是一款既能就地显示各种参数又有多种信号远传输出功能的气体流量计。可广泛应用于石油、化工、冶金、制药、工业锅炉以及城市燃气输配管网各种气体计量和流量控制场合的理想仪表。

二、功能特点

◆  采用超低功耗，无磁阻新型频率传感器，采集信号稳定可靠。

◆  内置式压力、温度、流量传感器，安全性能好，结构紧凑，外形美观。专利整流技术及防尘结构，应对流速变化大更加稳定和有效防止杂质进入对轴承造成的磨损和卡死现象。

◆  压力传感器采用数字压力传感器，压力采集更加稳定、准确度更高、更换方便。

◆  优质铝合金涡轮，强度高、始动流量低、压力损失小、抗震与抗脉动性能好，不易腐蚀、可靠性好、使用寿命长。安装要求低，前直管短大于2D便能保证流量计的计量准确度。

◆  采用进口新型微处理器与高性能集成芯片，运算精度高，整机功能强大、功耗超低性能优越。-35~+80℃全视角背光LCD液晶显示，读数清晰方便。可选配红外遥控器，无须开盖进行参数设置。

◆  特有的压力、温度传感器故障自诊断功能，并能通过设置清晰简明地显示于LCD屏上。

◆  带有多种信号输出功能，脉冲、IC卡当量脉冲、4-20mA等模拟信号及RS485、MODBUS、HART等协议输出，便于上位机连接及组网需求，自动化程度高。意外断电自动保存数据，防止数据丢失

◆  采用E2-PROM数据存储技术，参数及累积流量断电后可长期保存。

◆  超低功耗，一节3.6V锂电池可连续使用三年以上，并具有电池欠压报警输出功能，更适合与IC卡管理系统的配套使用；

◆  供电系统及输出功能采用隔离设计，防护性高更高，输出信号更稳定。

◆  可靠的电磁兼容设计。

三、技术指标

1、使用条件

◆ 环境温度：  -30℃～+60℃；                    ◆ 介质温度：  -20℃～+80℃；

◆ 大气压力：  70KPa～106KPa；                   ◆ 相对湿度：  5%～95%；

2、准确度等级

3、重复性

再流量范围内流量计的重复性不超过其最大允许误差绝对值的1/3。

4、工作压力

工作压力最好不超过仪表公称压力的80%内使用。

5、防爆等级

ExdIIBT4、ExiaIIBT4；防护等级：IP65

6、壳体材质

铝合金、304不锈钢。

7、电气性能指标

◆ 供电方式

   a、（内电源）电池供电：3.6V锂电池供电。

   B、（外电源）DC24V，允许范围DC18V – DC30V。

◆ 输出信号

   A、原始脉冲信号：由前置放大整形后输出的流量脉冲信号（未经修正，供流量计检定用）。

   B、0-1000HZ脉冲信号：标况流量的脉冲输出。

   C、修正脉冲信号：修正后的频率输出。

   D、IC卡脉冲信号：用于IC卡控制器，当量和脉宽可调。

E、4-20mA电流信号：由流量计显示流量转换的电流模拟量，分为工况和标况电流信号。

具有两线制和三线制两种形式。

F、电池欠压报警信号：平时为高电平，电池欠压报警时为高电平。

G、流量报警信号：当瞬时流量低于设定值时为低电平，平时为高电平。

◆ 通讯协议输出

RS485   MODBUS  HART等通讯输出。

◆ 电气防护

a、内电源双隔离：DC25V供电端与机壳及内部处理电路隔离，可承受DC500V一分钟冲击。

b、DC24V供电端抗±500V、10ms的强干扰冲击。RS485/RS232通讯与DC24V供电端及机壳隔离，可承受DC500V一分钟冲击。

c、DC3.6V供电端可防止±24V电源误接，可承受±500V，10ms的强干扰冲击。

d、RS485通讯口具有瞬变电压抑制功能，防雷击、抗静电放电冲击，满足和超过EIARS-485和ISD/IEC8482：1993（E）标准；静电放电电压：所有总线引脚8000V（3A级），所有引脚1200V（3B级）。

e、二线之电流回路可抗500V，10ms强干扰冲击。

8、流量计在常温常压下、介质为空气时未经修正的流量范围

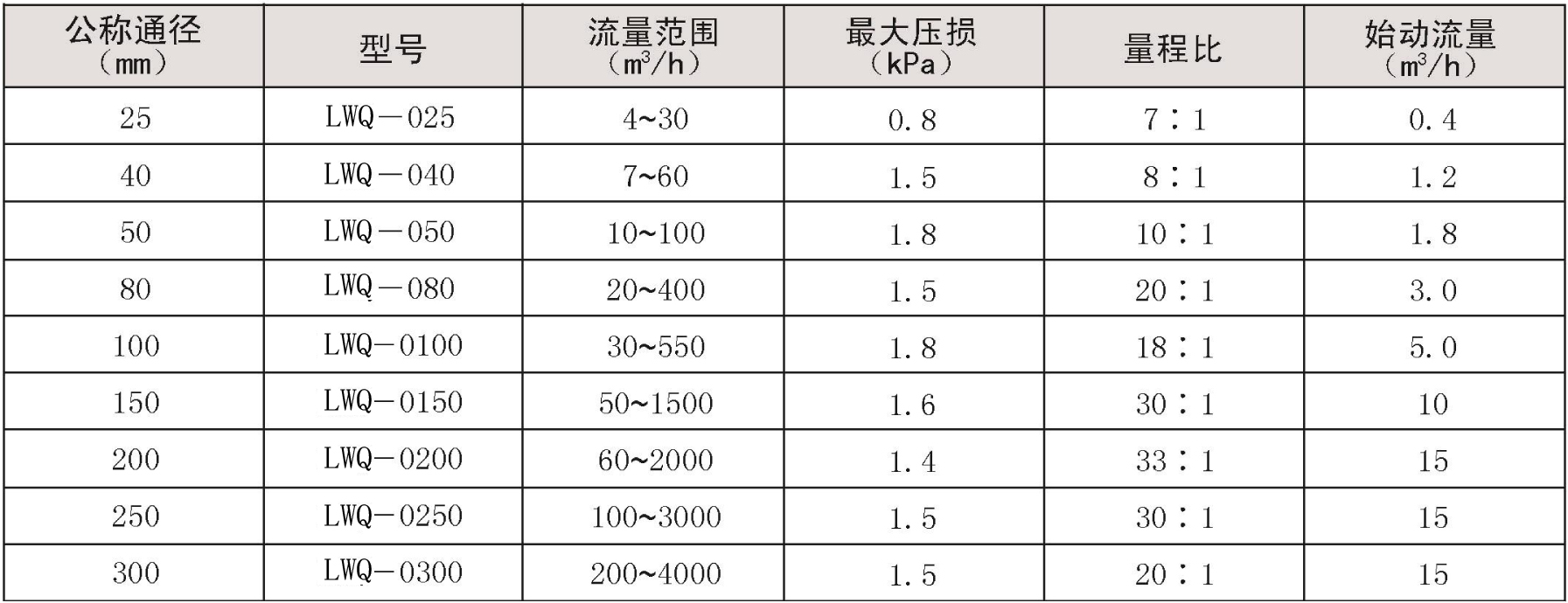

 ◆ 准确度为1.5级时的流量范围

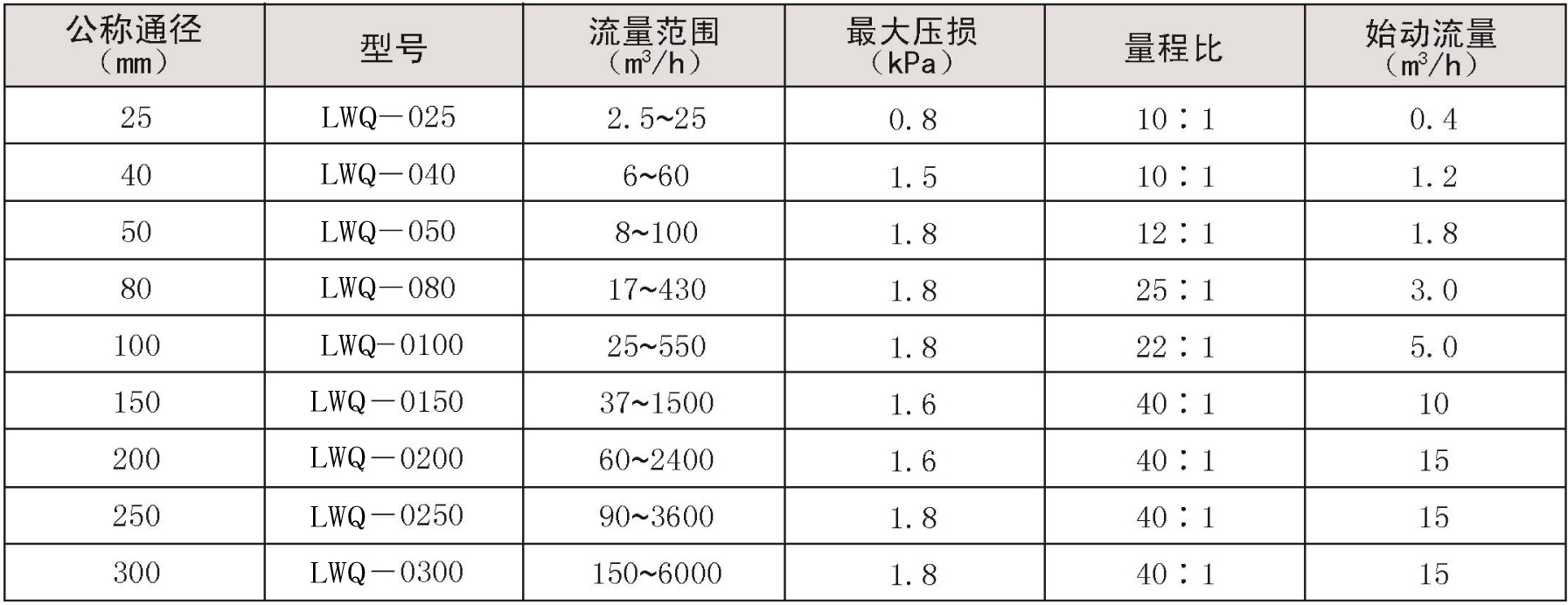

 ◆ 准确度为1.0级时的流量范围

        （注：可提供0.5级的流量计，当准确度为0.5级时候，量程比将缩小。）

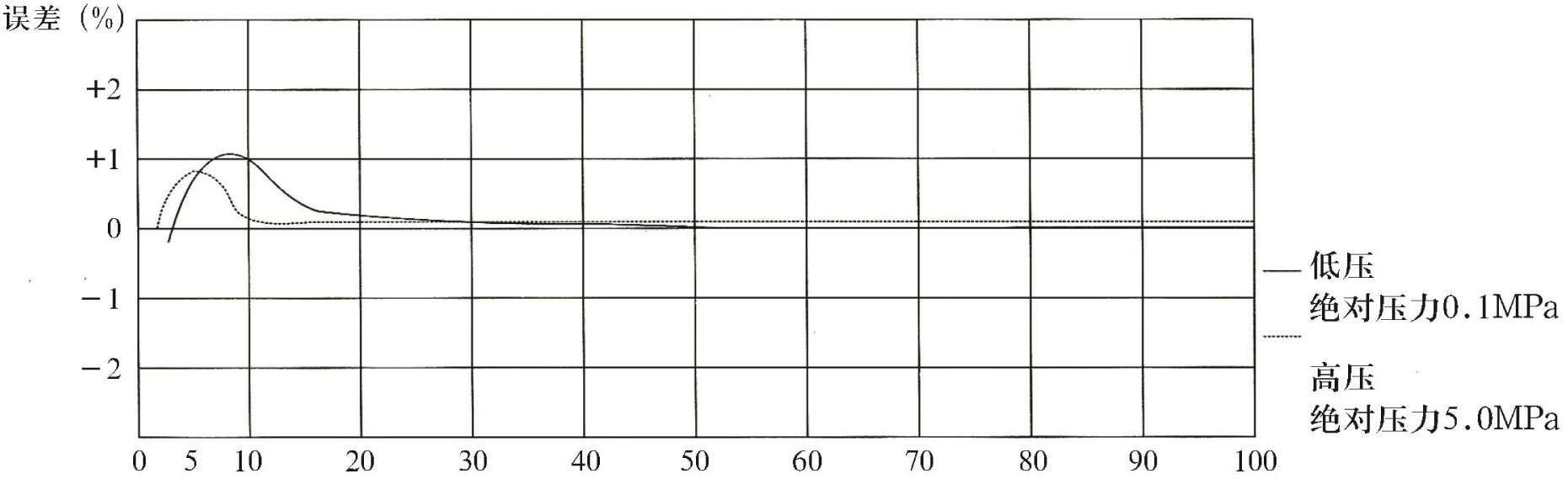

9、流量计典型误差曲线（见下图）

点击右侧链接、下载产品说明书：气体涡轮流量计产品说明书（提取码：jcyb）
