产品名称：LWGY系列液体涡轮流量计
产品型号：LWGY
产品报价：￥面议
产品特点：LWGY系列液体涡轮流量计是由涡轮流量传感器与显示仪表组合而成，吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计。
LWGY系列液体涡轮流量计的详细资料：
一、概述
LWGY系列液体涡轮流量计是由涡轮流量传感器与显示仪表组合而成，吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计。广泛用于测量与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用且无纤维、颗粒等杂质的液体。要求所测液体在工作温度下运动粘度小于5x10-6m2/s,对于运动粘度大于5x10-6m2/s的液体可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是液体流量测量的理想仪表。
典型应用：水、柴油、甲醇等无杂质无强
以下为产品不同型号表头的外观图：

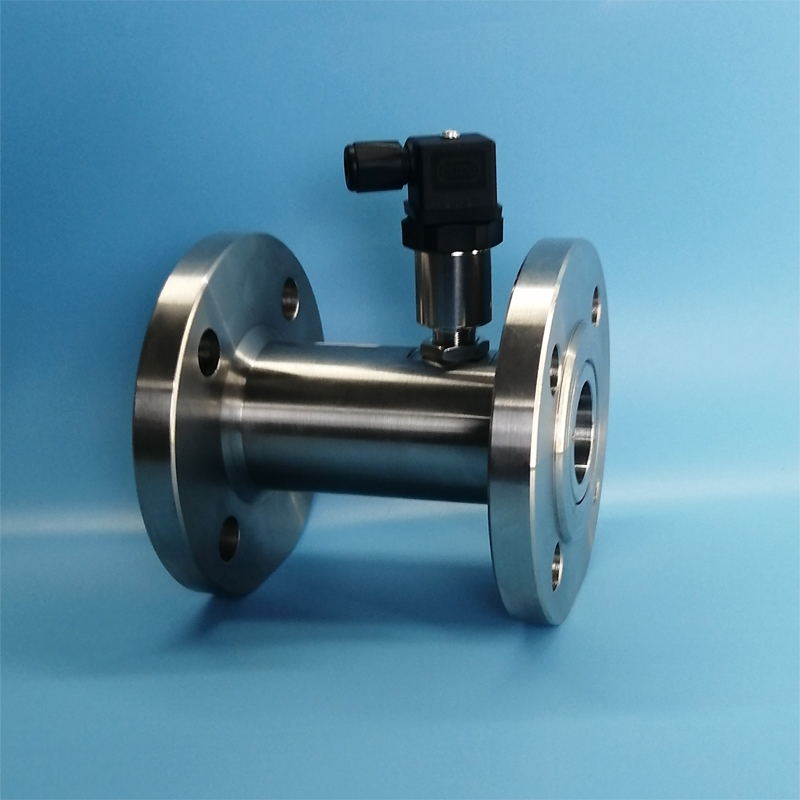

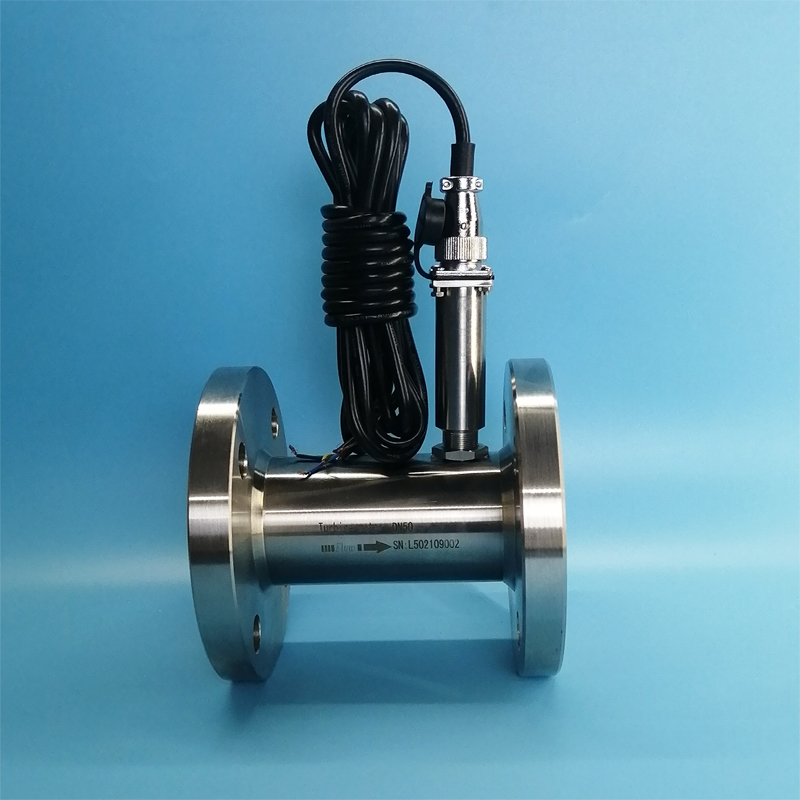

N型 NH型和AH型

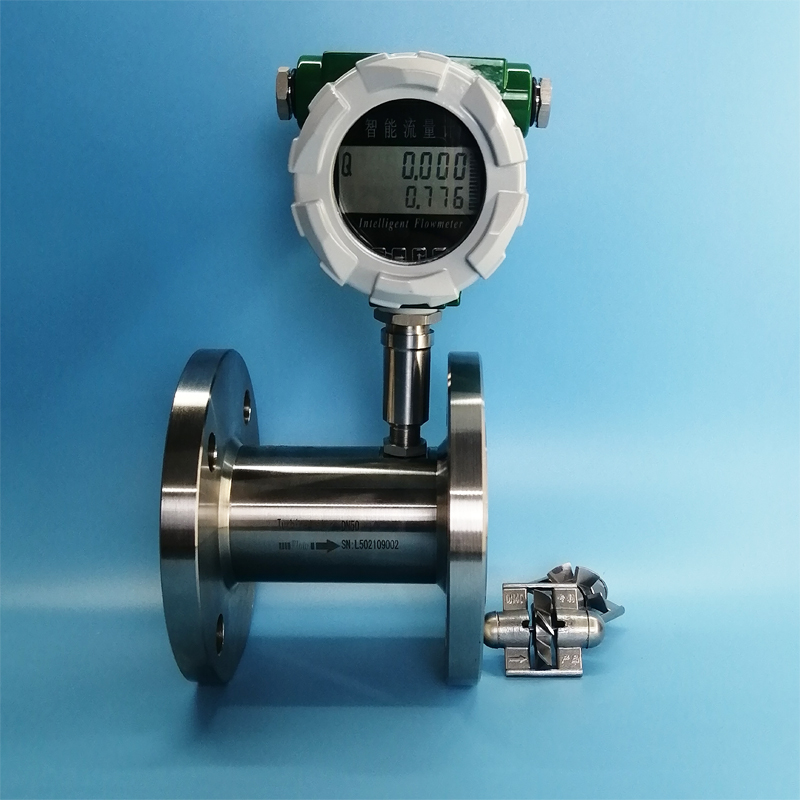

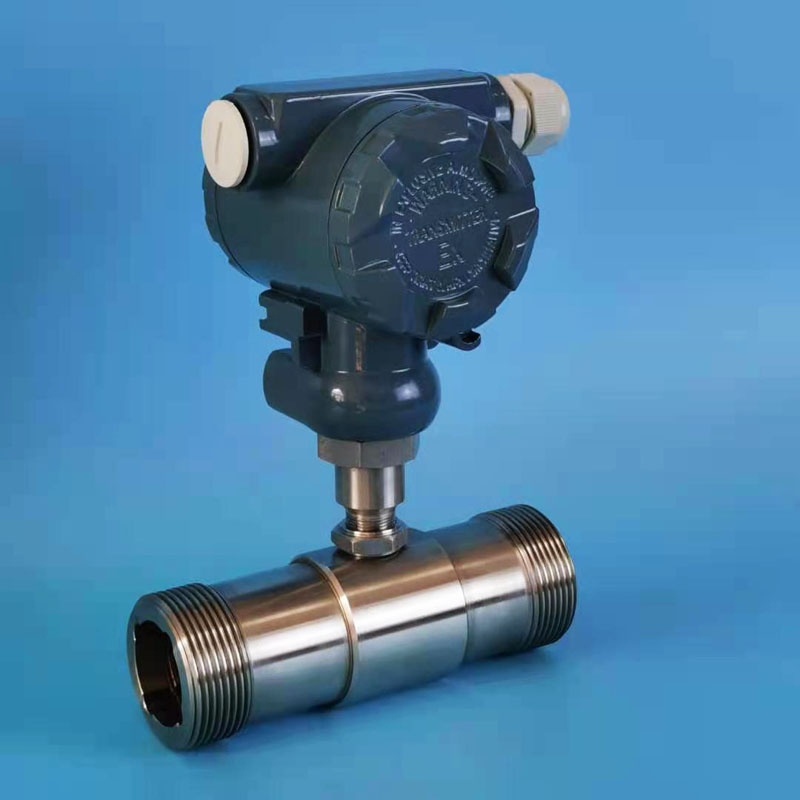

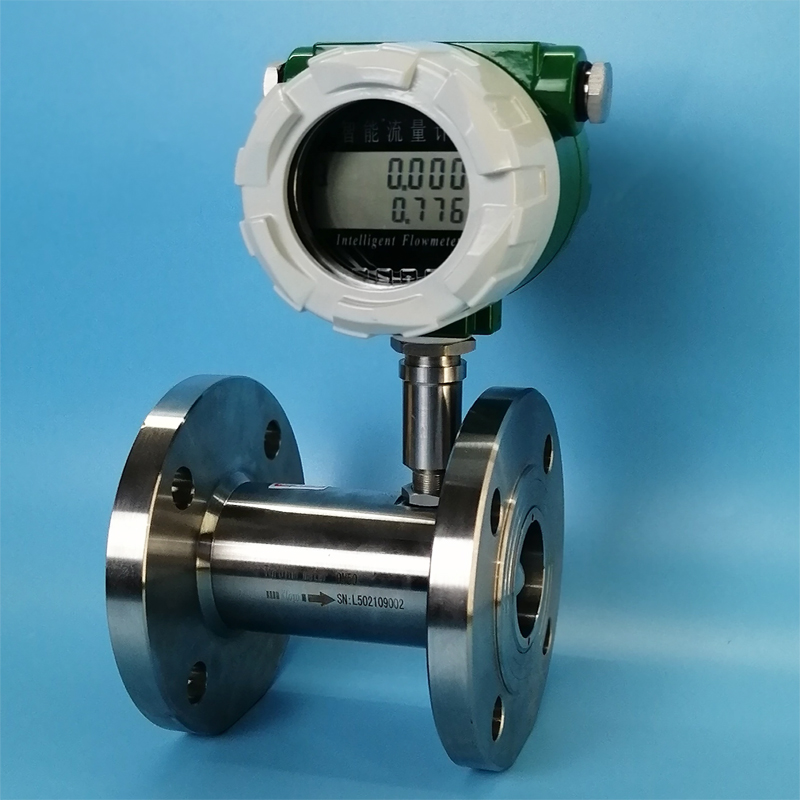

EN型和A型 B/C/D/E型
二、工作原理

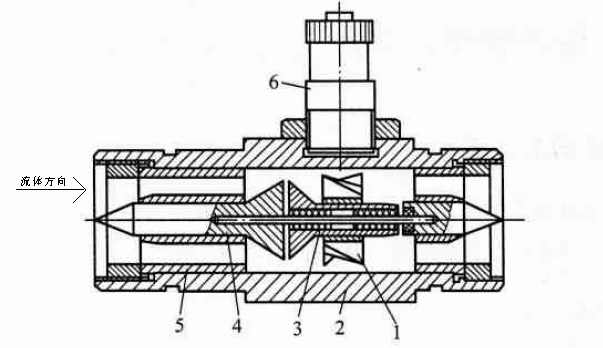

下图所示为涡轮流量传感器结构简图，由图可见，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期性地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经前置放大器放大后，送至显示显示仪表显示。
1 叶轮 2 壳体 3 轴承 4 支撑架 5 导流件 6 磁电转换器
三、产品特点
1 高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R。
2 一体化铸造机芯，重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性
如经常校准或在线校准可得到极高的精确度。
3 传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢
以及拆装方便等特点。
4 输出脉冲频率信号，OC门电路输出，射极跟随，适于总量计量及与计算机连接，无零
漂移，抗干扰能力强。
5 可获得很高的频率信号（3~4kHz），信号分辨力强，数字化信号处理范围度宽，中大口
可达1:20，小口径为1:10。
6 结构紧凑轻巧，安装维护方便，流通能力大。
7 适用高压测量，仪表表体上不必开孔，易制成高压型仪表及插入型。
8 采用超低功耗芯片设计，独特前置放大滤波技术，抗干扰能力强；等精度测频，主板全数字处理技术，-35℃~+80℃全视角大液晶显示，整体性能优越。
9 智能型采用外24VDC和内置3.6V锂电池双供电，集成度高，若需要各种信号输出功能
只需接上外供电即可。
四、产品分类
N型：基本型航空插头、12-24VDC供电、航空插头式三线制脉冲输出 、无现场显示。
NH型：霍斯曼接头、12-24VDC供电、霍斯曼接头式三线制脉冲输出 、无现场显示。
EN型：防爆型带2088外壳、12-24VDC供电、三线制脉冲输出 、无现场显示。
AH型：霍斯曼接头电流输出、12-24V供电、两线4-20mA输出、无现场显示、 数字调节电流输出小巧精致，安装调试方便，是设备配套的理想仪表。
A型：防爆型带2088外壳、12-24V供电、两线4-20mA输出、无现场显示。
B型： 3.6V锂电池供电、超低功耗、现场显示。
C型： 24VDC供电、两线4-20mA输出 现场显示三线制4-20mA输出订购时需说明。
D型： 24VDC供电、485输出、现场显示。
E型： 24VDC供电、 4-20mA、HART输出、现场显示。
备注：C型、D型、E型均可做成24VDC和3.6V锂电池双供电。
五、技术参数
|
执行标准 |
涡轮流量传感器（JB/T9246-1999） |
|
仪表口径及连接方式 |
4、6、10、15、20、25、32、40、50采用螺纹连接 （15、20、25、32、40、50）65、80、100、125、150、200采用法兰连接 |
|
精密等级 |
±1%R、±0.5%R、±0.2%R（需特制） |
|
量程比 |
1:10；1:15:；1：20 |
|
仪表材质 |
304不锈钢、316（L）不锈钢等 |
|
介质温度℃ |
-20～+120℃ |
|
环境条件 |
温度-20～+60℃ 相对湿度5%～90% 大气压力86～106Kpa |
|
输出信号 |
脉冲信号、4-20mA信号 |
|
通讯输出 |
Rs485通讯等 |
|
供电电源 |
12-24VDC（可选 现场显示型：外24VDC+内3.6V锂电池双供电 |
|
信号传输线 |
STVPV3x0.3(三线制)，2x0.3(二线制) |
|
传输距离 |
≤1000m |
|
信号线接口 |
基本型：航空插头接头，防爆型：内螺纹M20x1.5 |
|
防爆等级 |
基本型非防爆产品，防爆型 |
|
防护等级 |
IP65,更高等级需定制 |
六、测量范围及工作压力
|
仪表口径（mm） |
标准流量范围m3/h |
扩展流量范围
m3/h |
常规耐压等级
Mpa |
特制耐压等级
Mpa |
|
DN4 |
0.04～0.25 |
0.04～0.4 |
螺纹连接/6.3Mpa |
12、16、25 |
|
DN6 |
0.1～0.6 |
0.06～0.6 |
螺纹连接/6.3Mpa |
12、16、25 |
|
DN10 |
0.2～1.2 |
0.15～1.5 |
螺纹连接/6.3Mpa |
12、16、25 |
|
DN15 |
0.6～6 |
0.4～8 |
6.3、2.5（法兰） |
4、6.3、12、16、25 |
|
DN20 |
0.8～8 |
0.45～9 |
6.3、2.5（法兰） |
4、6.3、12、16、25 |
|
DN25 |
1～10 |
0.5～10 |
6.3、2.5（法兰） |
4、6.3、12、16、25 |
|
DN32 |
1.5～15 |
0.8～15 |
6.3、2.5（法兰） |
4、6.3、12、16、25 |
|
DN40 |
2～20 |
1～20 |
6.3、2.5（法兰） |
4、6.3、12、16、25 |
|
DN50 |
4～40 |
2～40 |
2.5（法兰） |
4、6.3、12、16、25 |
|
DN65 |
7～70 |
4～70 |
2.5（法兰） |
4、6.3、12、16、25 |
|
DN80 |
10～100 |
5～100 |
2.5（法兰） |
4、6.3、12、16、25 |
|
DN100 |
20～200 |
10～200 |
1.6（法兰） |
4、6.3、12、16、25 |
|
DN125 |
25～250 |
13～250 |
1.6（法兰） |
2.5、4、6.3、12、16 |
|
DN150 |
30～300 |
15～300 |
1.6（法兰） |
2.5、4、6.3、12、16 |
|
DN200 |
80～800 |
40～800 |
1.6（法兰） |
2.5、4、6.3、12、16 |
七、产品选型
|
型 号 |
说 明 |
|||||||
|
LWGY- |
□ |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公
称
通
径
DN |
4 |
|
|
|
|
|
|
4mm |
|
6 |
6mm |
|||||||
|
10 |
10mm |
|||||||
|
15 |
15mm |
|||||||
|
20 |
20mm |
|||||||
|
25 |
25mm |
|||||||
|
32 |
32mm |
|||||||
|
40 |
40mm |
|||||||
|
50 |
50mm |
|||||||
|
65 |
65mm |
|||||||
|
80 |
80mm |
|||||||
|
100 |
100mm |
|||||||
|
125 |
125mm |
|||||||
|
150 |
150mm |
|||||||
|
200 |
200mm |
|||||||
|
类 型 |
N |
|
|
|
|
|
12-24VDC供电、三线制脉冲输出 、无现场显示 |
|
|
NH |
12-24VDC供电、三线制脉冲输出 、无现场显示 |
|||||||
|
EN |
12-24VDC供电、三线制脉冲输出 、无现场显示 |
|||||||
|
AH |
12-24V供电、两线4-20mA输出、无现场显示、 数字调节电流输出 |
|||||||
|
A |
12-24V供电、两线4-20mA输出、无现场显示 |
|||||||
|
B |
3.6V锂电池供电、超低功耗、现场显示 |
|||||||
|
C |
24VDC供电、两线4-20mA输出 |
|||||||
|
D |
24VDC供电、485输出、现场显示 |
|||||||
|
E |
24VDC供电、 4-20mA、HART输出、现场显示 |
|||||||
|
精度等级 |
05 |
精度0.5级 |
||||||
|
10 |
精度1.0级 |
|||||||
|
涡 轮 类 型 |
A |
扩展流量范围 |
||||||
|
B |
标准流量范围 |
|||||||
|
材 质 |
S |
304不锈钢 |
||||||
|
L |
316（L）不锈钢 |
|||||||
|
防 爆 |
|
无标记，为非防爆型 |
||||||
|
E |
防爆型 |
|||||||
|
压力等级 |
N |
常规 |
||||||
|
H(x) |
高压 |
|||||||
*表中所列口径DN4-DN50为螺纹连接，如需法兰选型后缀加F，卡箍连接及插入式参照本选型即可。C型 D型E型可改双供电，C型D型加供电及输出可加隔离加，D型基础上可增加4-20mA输出。本产品技术规范及外观可能发生变化，恕不另行通知！
